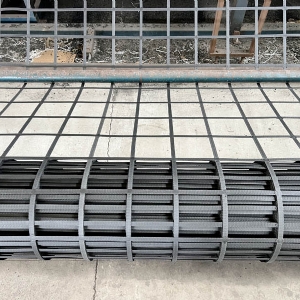

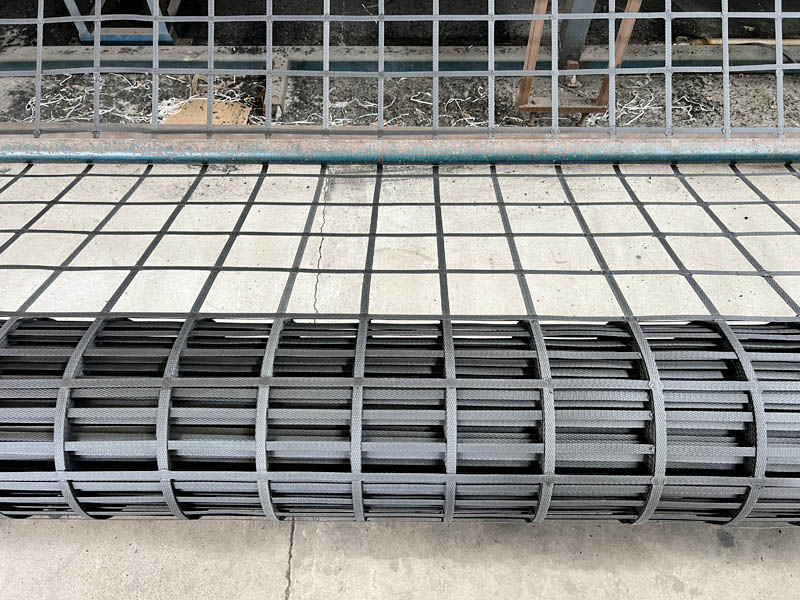

鋼塑土工格柵

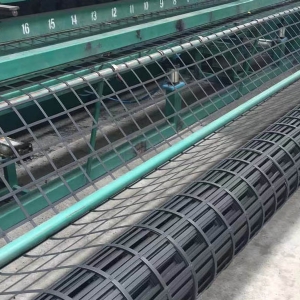

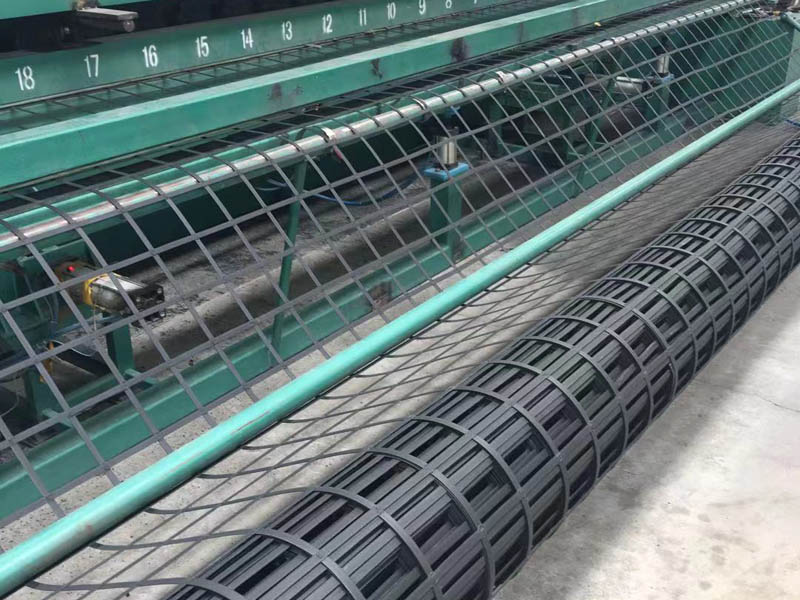

以高強鋼絲（或其他纖維），經特殊處理，與聚乙烯（PE）或聚丙烯（PP），并添加其他助劑，通過擠出使之成為復合型高強抗拉條帶，且表面有粗糙壓紋，則為高強加筋土工帶。由此單帶，經縱、橫按一定間距編制或夾合排列，采用特殊強化粘接的熔焊技術（超聲波焊接技術）焊接其交接點而成型，則為加筋土工格柵。

產品特點

1、與傳統格柵相比更具有強度大、承載力強、抗腐蝕、防老化、摩擦系數大、孔眼均勻、施工方便、使用壽命長等特點。

2、能有效的避免在施工過程中被機具碾壓、破壞而造成的施工損傷。

特性

1、鋼塑復合格柵的拉力由經緯編織的高強鋼絲承擔，在低應變能力下產生較高的抗拉模量，縱橫向肋條協同作用，充分發揮格柵對土體的嵌鎖作用。

2、鋼塑復合格柵的縱橫向肋條的鋼絲經緯編織成網，外包裹層一次成型，鋼絲與外包裹層能協調作用，破壞伸長率很低（不大于百分之三）。鋼塑復合土工格柵的主要受力單元為鋼絲，蠕變量較低。

3、通過生產過程中塑料表面的處理，壓制有粗糙的花紋，以增強格柵表面的粗糙程度，提高鋼塑復合土工格柵與土體的摩擦系數。4、鋼塑復合格柵的幅寬可達6m，實現經濟的加筋效果。

5、鋼塑復合格柵采用的高密度聚乙烯可以確保：在常溫下不會受到酸堿及鹽溶液，或油類的侵蝕；不會受到水溶解或微生物的侵害。同時，聚乙烯的高分子性能也足以抵抗紫外線輻射所造成的老化。格柵受力后縱橫肋條協同作用，不會產生結點的拉裂或破損。而實際工程中，在填料的壓實后，因此未受到紫外線光和氧的侵蝕，因此完全可以滿足工程建設的要求。

工程應用領域： 公路、鐵路、橋臺、引道、碼頭、水壩、渣場等的軟土地基加固、擋墻和路面抗裂工程等領域。

工程作用

1、強度大、蠕變小、適應各類環境土壤，完全可以滿足高等級公路中的高大擋墻使用。

2、能有效的提高加筋承載面的嵌鎖、咬合作用、較大程度的增強地基的承載力、有效的約束土體的側向位移，增強地基穩固性能。

3、與傳統格柵相比更具有強度大、承載力強、抗腐蝕、防老化、摩擦系數大、孔眼均勻、施工方便、使用壽命長等特點。

4、更適應于深海作業、堤岸加固，從根本上解決了其他材料做石籠因長期受海水沖蝕而造成的強度低、耐腐蝕性能差、使用壽命短等技術難題。

5、能有效的避免在施工過程中被機具碾壓、破壞而造成的施工損傷

用途

可用于公路、鐵路、路堤、橋臺、施工便道、碼頭、護岸、防洪堤、水壩、灘涂治理、貨場、渣場、機場、運動場、環保建筑、軟土地基加固、擋墻、護坡和路面抗劣等土木工程。

雙向性能指標

設計應用

當土工格柵應用于軟基處理時，在依據地質狀況確定加鋪格柵的位置和層數的同時，還應根據路基填土高度確定土工格柵的設計強度。

當填土高度大于4m時，土工格柵滿足行業標準的較低要求即可，縱橫向拉力應不小于20kN/m

當填土高度在3-4m之間時，土工格柵縱橫向拉力不小于40kN/m

當填土高度小于3m時，土工格柵縱橫向拉力不小于50 kN/m，伸長率小于變分之四，建議采用GSZ60-60型土工格柵當土工格柵用于路基填挖結合部時應采用雙向不低于40kN/m的土工格柵，宜采用GSZ60-60型土工格柵

當用于舊路加寬新舊路結合部位時，借鑒沈大高速公路擴建使用格柵的方法：凡填高大于3米的路基，在距路基封頂20㎝處加鋪鋼塑復合格柵，采用縱向（垂直路線方向）拉力大于或等于60kN/m，橫向（平行路線方向）拉力大于或等于20kN/m的鋼塑復合格柵，伸長率≤百分之四。

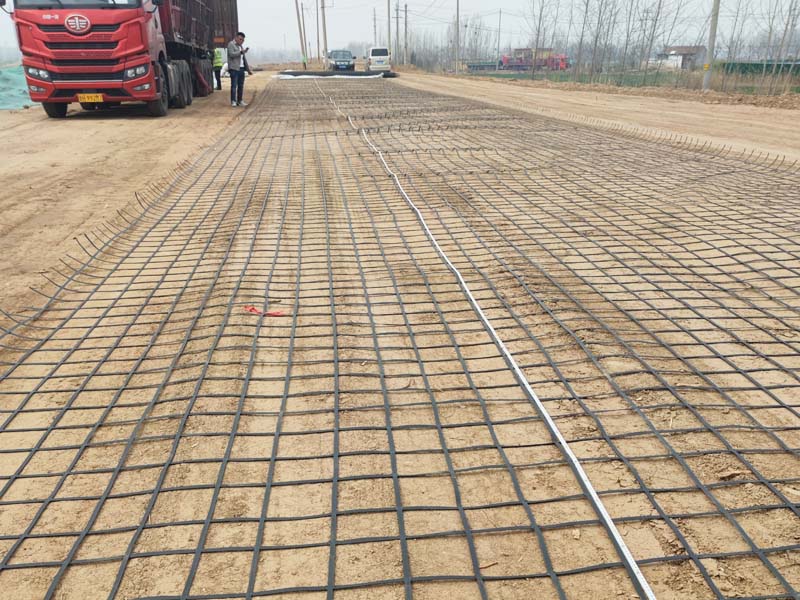

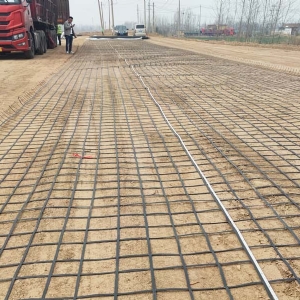

施工方法

1、土工格柵的鋪設面應較為平整，鋪設層經驗收合格后，為防縱向歪斜現象，先按幅寬在鋪設層劃出白線或掛線，即可開始鋪設，然后用U型釘固定格柵的端部（每米寬用釘4根，均勻距離固定）。

2、固定好格柵端部后，用鋪設機或人工方法將格柵緩緩向前拉鋪，每鋪10米長進行人工調直一次，直至一卷格柵鋪完，再鋪下一卷，操作同前。

3、接鋪：以卷長為單位作為鋪設的段長，應鋪格柵的段長內鋪滿以后，再整體檢查一次鋪設質量，然后接著鋪設下一段。

下一段鋪設時，格柵與格柵以重疊一個網格凈距為搭接長度，并用綁線固定后繼續向前進方向鋪二段。依此類推，操作要求同前。

適用情況和作用

一般軟基處理填高大于4米時采用。

軟基處理時當路基填高在3-4米之間或路橋結合部、防止不均勻沉降時采用。

舊路加寬防止縱向裂縫在新舊路基結合部加鋪。

低填淺挖段、填土在2米以內的軟基處理、不良段的路基加.

加固路基，防止斷裂
